С 15 по 17 сентября LAX работал на стенде своего официального дистрибьютора PROFDISPLAY — 4A19 в «Тимирязев Центре». Экспозицию мы собрали не как каталог: у каждой системы на стенде был реальный объект прошедшего сезона. Среди них стадион и фестивальная площадка, конференц-зал и серия типовых переговорных.
На стенде работали Владимир Карулин, глава представительства LAX в России, Дмитрий Нестеров, продакт-менеджер PROFDISPLAY по звуковому оборудованию, и коллеги из LAX, приехавшие из Китая. С ними интеграторы обсуждали технические вопросы без посредников — с теми, кто разрабатывает и производит оборудование.
Для крупных объектов на стенде стояли рупорные системы OPD08 и OPD12. Серия построена на запатентованной технологии двойной компрессии. Два V-образно расположенных динамика нагружены на общий рупор, и весь спектр излучается из одного центра. Пиковое звуковое давление — до 140 дБ у OPD08 и до 144 дБ у OPD12. Серию изначально проектировали так, чтобы топы можно было ставить вплотную друг к другу без заметной интерференции.
На стенде обсуждали два недавних проекта с OPD12:
- XV Национальные игры Китая. На стадионе Guangdong Olympic Sports Center OPD12 закрывали подзвучку поля. Они работали вместе с усилителями ATSD1500 и MT1300 и линейным массивом NGC12L, который после церемонии открытия остался на объекте стационарной системой.
- Фестиваль медиаискусства НУР в Казани. В экстрим-парке «УРАМ» на Кремлёвской набережной моно-кластер из OPD12 и сабвуфера OPD218 озвучивал кинетическую инсталляцию SpY — CYCLES N2.
Как такие объекты считаются до монтажа, Дмитрий Нестеров показывал в Sound Director — фирменном ПО LAX для акустического 3D-моделирования. Экран ноутбука он выводил через лазерный проектор Hisense. Модель площадки строится модулями Plan, Balcony, Revolution и Polygon, в ней расставляются массивы и точечные источники, а звуковое поле оценивается по картам Quick Map и SPL Map. На выходе получаются монтажные данные: углы подвеса, позиции креплений и рекомендации по нагрузкам.

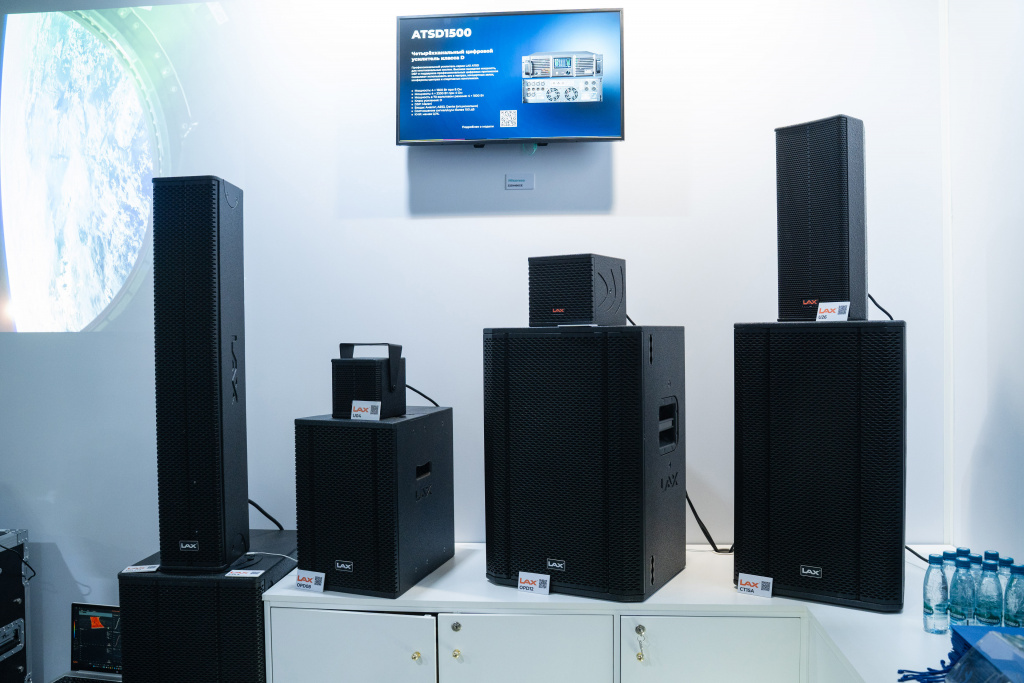

Для конференц-залов и аудиторий на стенде стояли звуковые колонны PTL5 с активными сабвуферами PTL212BA. PTL5 — трёхполосная колонна на шести 5-дюймовых динамиках с компрессионным ВЧ-драйвером. В сабвуфер встроен DSP.
Пример из практики — конференц-зал ГК «Белая Долина». Там четыре PTL5 работают линиями задержки на удалённые зоны. Матричный процессор DA1616 с эхоподавлением нужен потому, что микрофоны в конференц-формате находятся рядом с акустикой. Там, где нужна компактная установка, подходят U26 и CT15A. U26 — сдвоенный 6,5-дюймовый громкоговоритель с поворотным рупором. CT15A — активный 15-дюймовый источник со встроенным DSP.

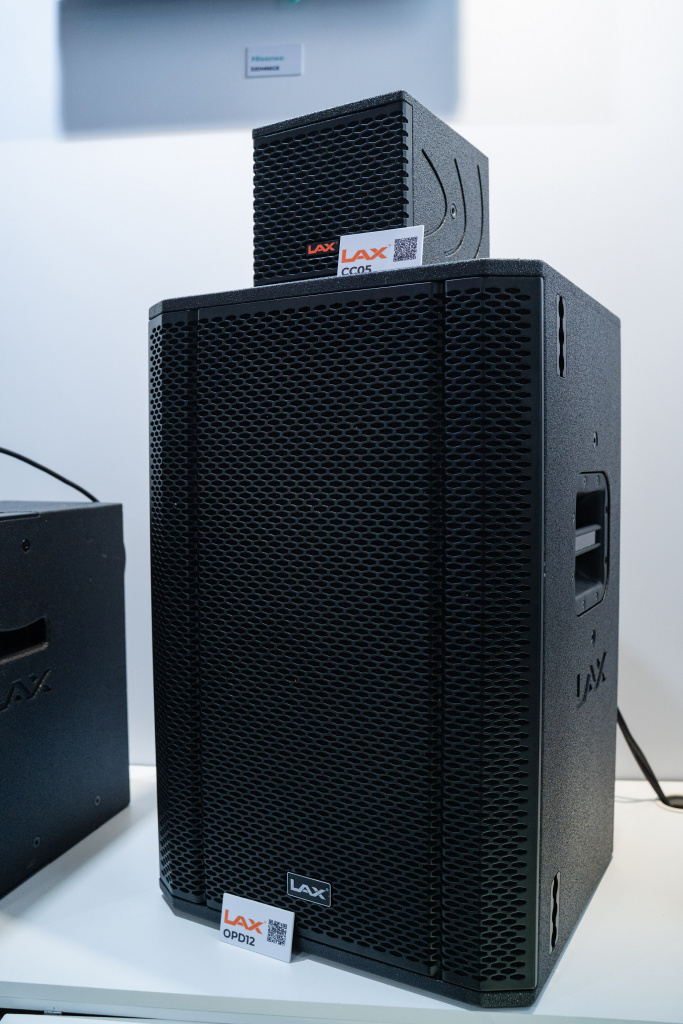

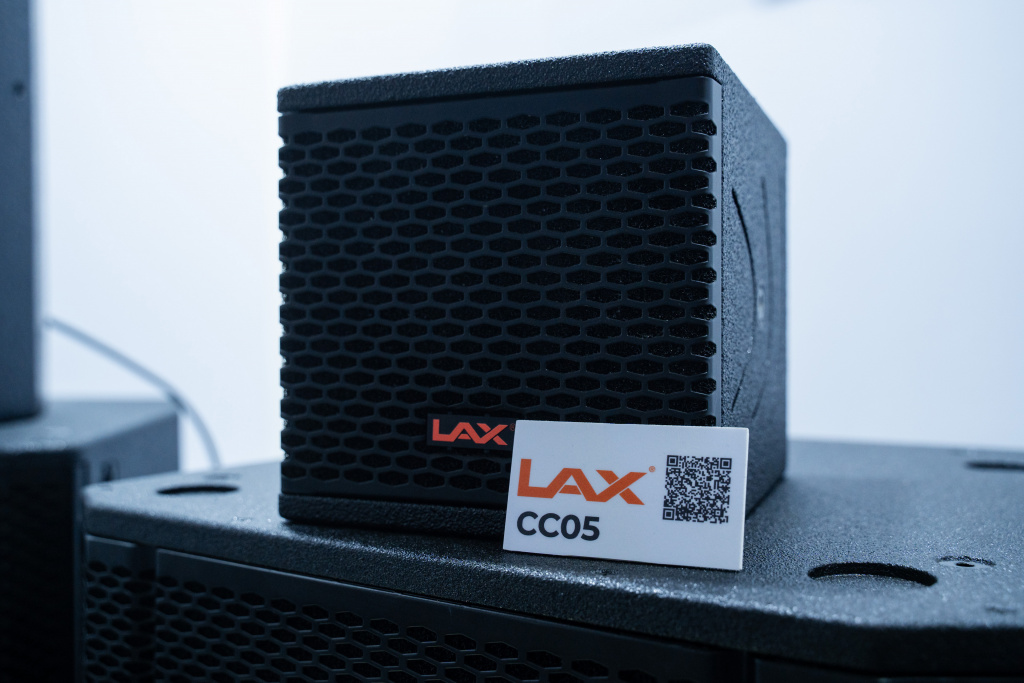

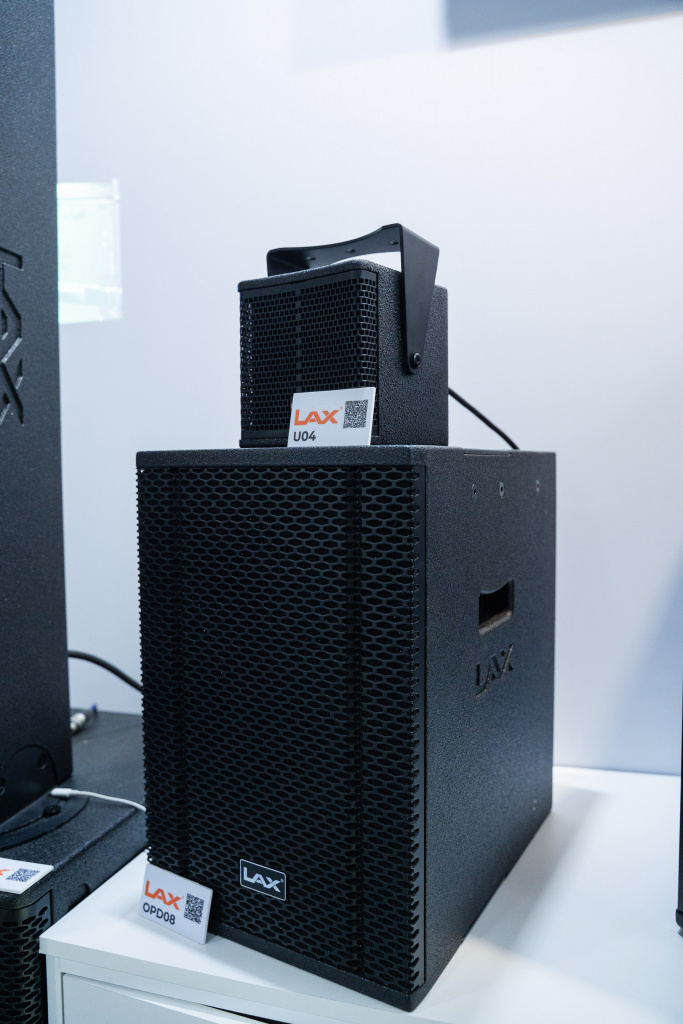

Для сетевых объектов и офисов главное — повторяемость. Типовые узлы для переговорных и ресторанов мы показывали на коаксиальных CC05 с дисперсией 70° × 70° и компактных U04 весом 2,7 кг.

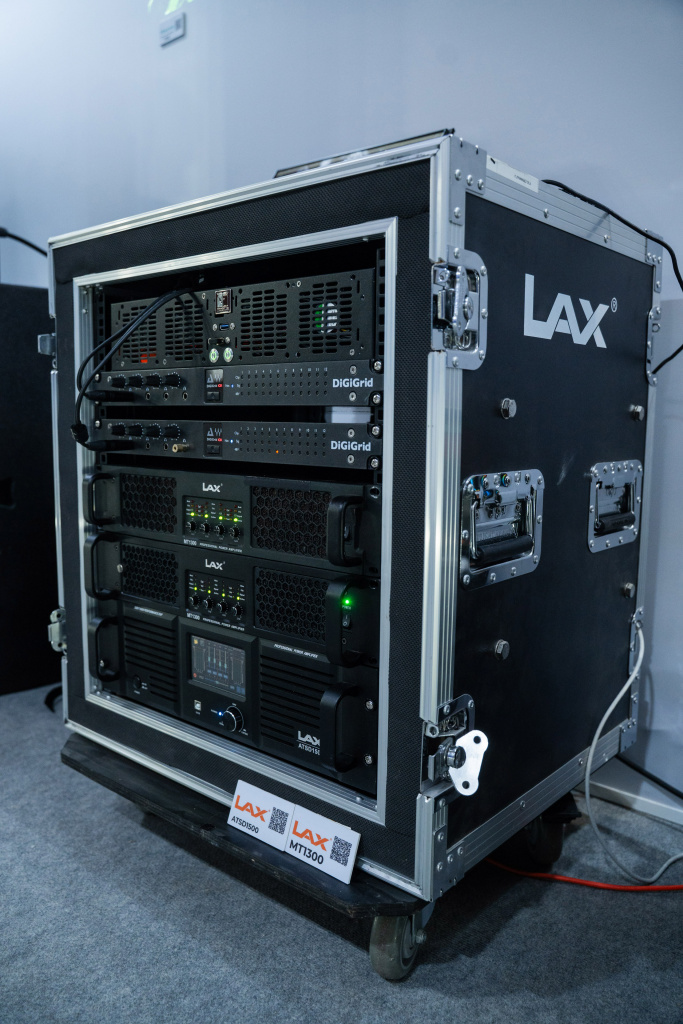

Электроника была собрана в стойку 12U так же, как её монтируют на объекте:
- ATSD1500 — четырёхканальный усилитель класса D, 4 × 1500 Вт на 8 Ом, со встроенным DSP и поддержкой 70 В.
- MT1300 — 4 × 1300 Вт на 8 Ом, два независимых блока питания, закрытые воздуховоды с радиаторами.
- DSP48 II — процессор с FIR-фильтрами, AutoEQ и задержкой до 1000 мс.
Спасибо всем, кто пришёл с планами площадок и вопросами про подвес, покрытие и усиление. Команде PROFDISPLAY и Дмитрию Нестерову за разборы Sound Director. Коллегам из Hisense и «Кубик Медиа» за общую работу стенда. И команде международной делегации LAX за то, что приехали из Китая поговорить с интеграторами напрямую.
До встречи на объектах!
